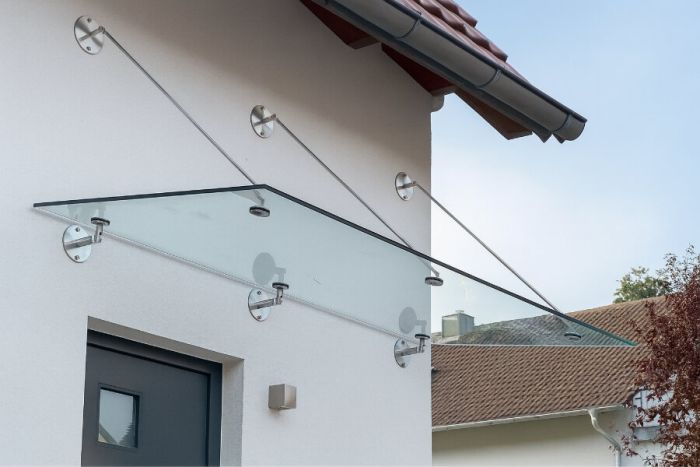

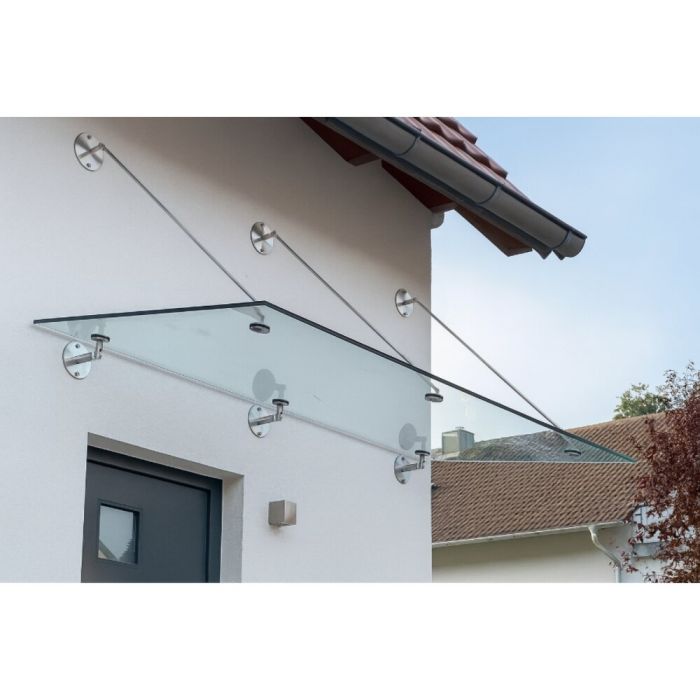

Glasdach-Montageachse Point F V2A

VA-Glasvordach-Montageachse POINT F

Hinweis: Bitte beachten Sie das unter Downloads beigefügte Datenblatt.

Bitte senden Sie das ausgefüllte Datenblatt nach Ihrer Bestellung an shop@triebenbacher.de

Eine Achse besteht aus:

• 2 Glaspunkthalter
• 2 Wandhalter
• 1 Abhängestange

Abhängestange:

• Länge auf Maß gefertigt
• Neigung 30°–60° zur Horizontalen

Glasscheibe:

• Nach Ihren Maßangaben bis 3400 x 1400 mm
• 5°–10° Neigung nach unten, zur Horizontalen
• Bis 3 kN/m² Schneelast
• (Glas im Lieferumfang nicht enthalten)

Bohrungen:

• Liegen in einer Flucht
• Ø 25 mm
• Randabstand: vorne / Seite 100–300 mm, zur Wand 120 mm
